Weidmüller Modüllerden Doğrudan Veri Okuma


Yukarıda gösterildiği şekilde Modbus TCP haberleşmesini destekleyen IO Modülleri PLC veya benzeri cihaz yardımı olmadan doğrudan okumak mümkündür.

Veriler okunduktan sonra kayıt altına alınabilir, analiz edilebilir ve buluta gönderilebilir.

Gerekli Donanım Listesi

  • SMX-RNS02
  • Weidmüller UR20-FBC-MOD-TCP-V2 : Modbus TCP Remote IO Module
  • 24V Power Supply
  • Ethernet Kablosu (1m)

Donanımın Kurulması

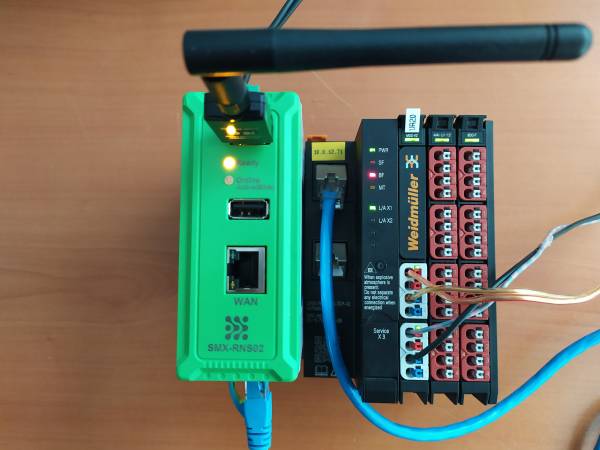

  • Güç kaynağı, SMX-RNS02 ve Weidmüller modülleri raya fotoğrafta görüldüğü gibi dizin
  • Ethernet kablosu ile SMX-RNS02 (LAN1) ve Weidmüller haberleşme modülünü bağlayın

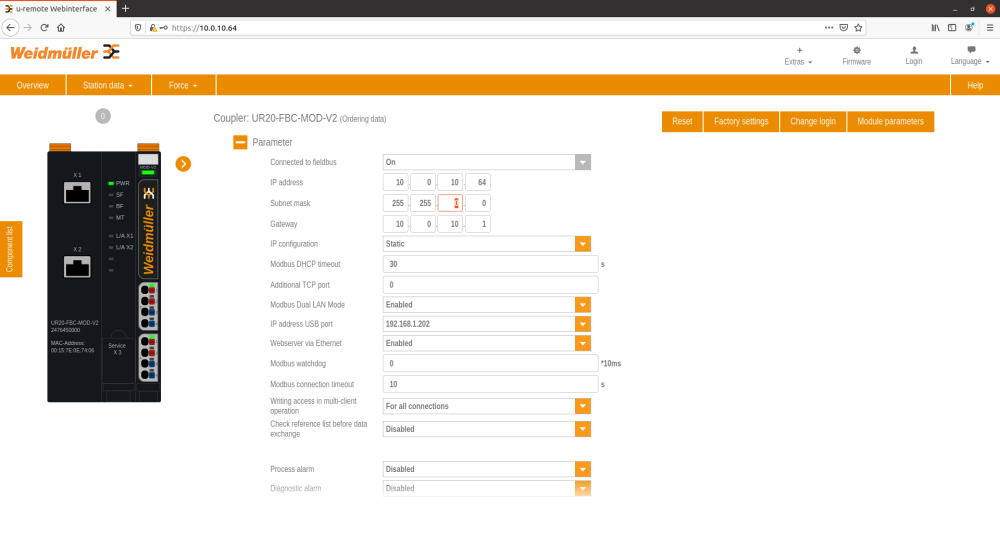

  • Weidmüller modülünün iletişim parametrelerini aşağıda gösterildiği gibi yapılandırın

  • SMX-RNS02 ve Weidmüller haberleşme modülünün güç bağlantılarını yapın (24V)
  • Güç kaynağına enerji verin

Veri Okuma

  • SMX-RNS02 üzerinde çalışan Remote-IO uygulamasını açın
    • SMX-RNS02 cihazına servis portundan kablo ile, wireless aksesuarı veya uzak bağlantı ile girebilirsiniz
    • Tarayıcınıza http://192.168.169.254:8080 yazın ve Enter a basın
    • Çıkan sayfada kullanıcı adınızı ve şifrenizi girin
  • Remote IO detaylı kullanım klavuzu için ilgili kullanıc dökümanlarına bakabilirsiniz
  • Sırası ile aşağıdaki fotoğraflarda gösterilen adımları takip edebilirsiniz

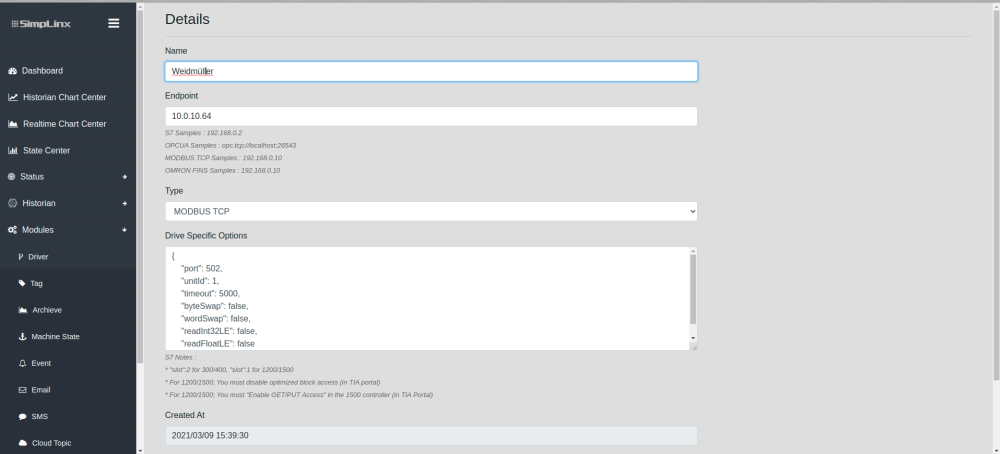

Driver Sayfasından Haberleşme Modülünü Ekleyin

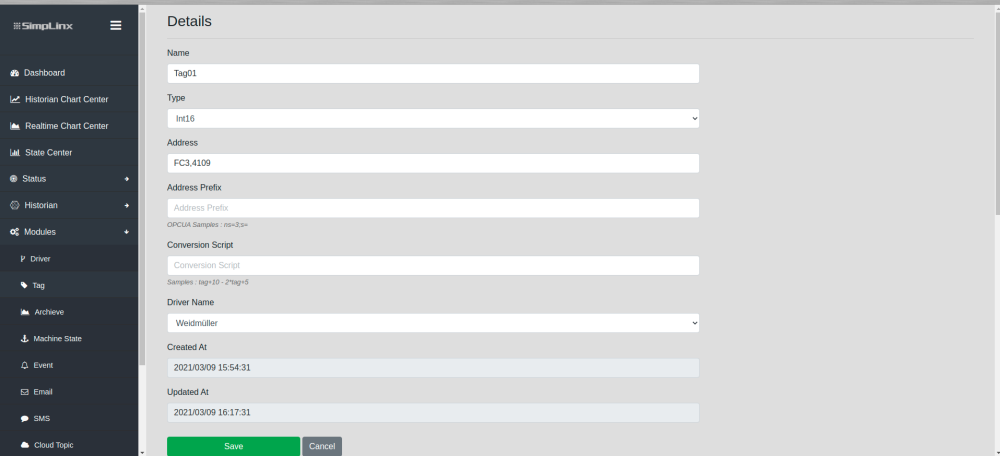

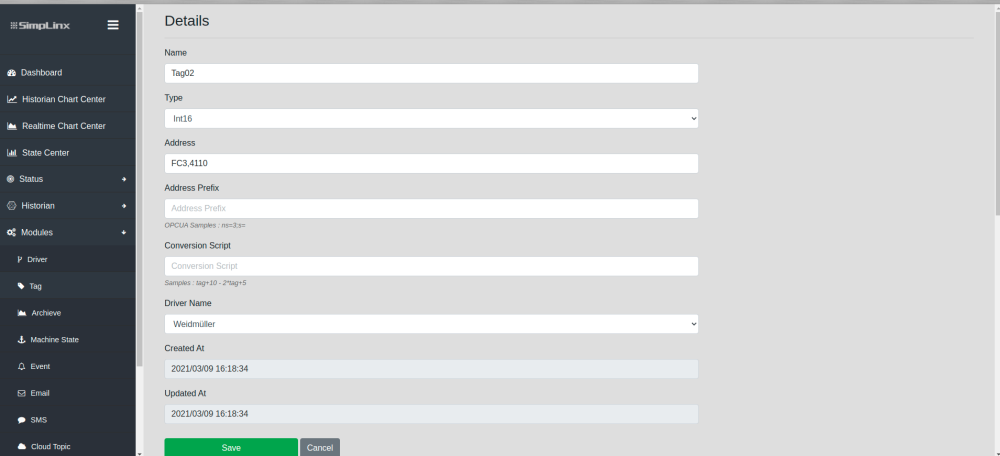

Tag Sayfasından tag bilgilerini girin

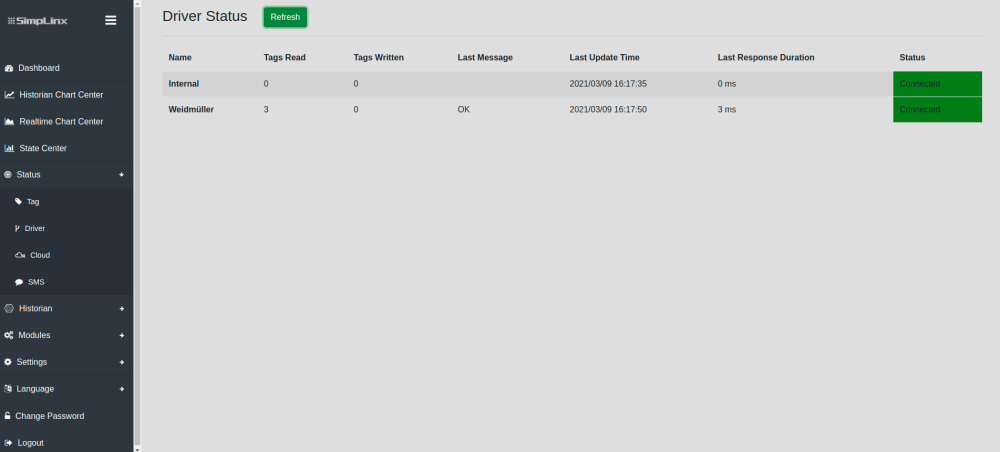

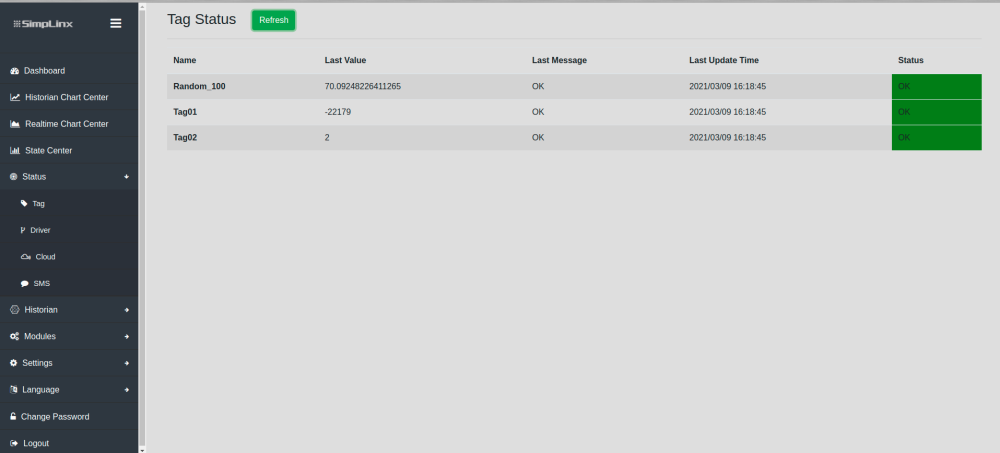

Status Sayfasından Driver ve Tag durumlarının hatasız olduğunu kontrol edin
