Beijer Modüllerden Doğrudan Veri Okuma



Yukarıda gösterildiği şekilde Modbus TCP haberleşmesini destekleyen IO Modülleri PLC veya benzeri cihaz yardımı olmadan doğrudan okumak mümkündür.

Veriler okunduktan sonra kayıt altına alınabilir, analiz edilebilir ve buluta gönderilebilir.

Gerekli Donanım Listesi

  • SMX-RNS02
  • Beijer FnIO-S : Modbus TCP Remote IO Module
  • Beijer ST-1214 : Digital IO Module
  • Beijer ST-2324 : Digital IO Module
  • 24V Power Supply
  • Ethernet Kablosu (1m)

Donanımın Kurulması

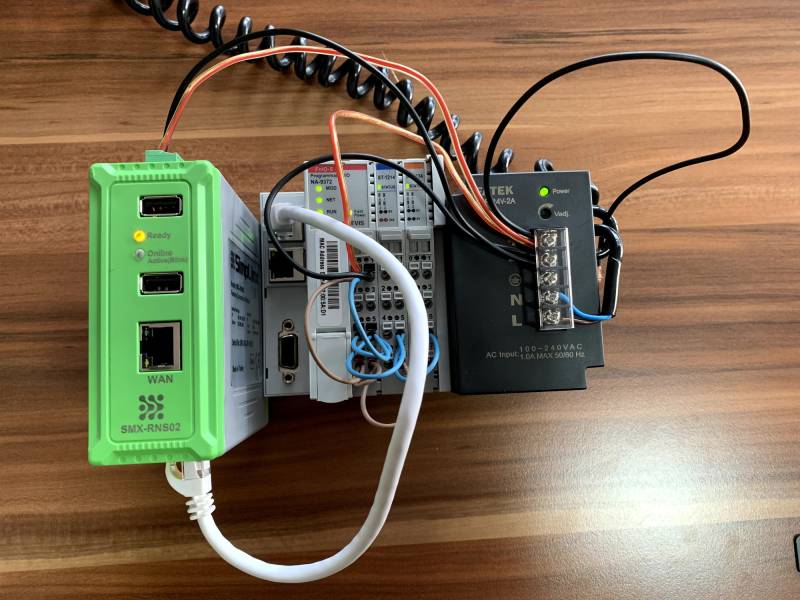

  • Güç kaynağı, SMX-RNS02 ve Beijer modülleri raya fotoğrafta görüldüğü gibi dizin
  • Ethernet kablosu ile SMX-RNS02 (LAN1) ve Beijer haberleşme modülünü bağlayın
  • Beijer modüllerin ön kurulumun yapıldığı (IP atama vs…) varsayılmıştır. Ön kurulum yapılmadı ise lütfen ilgili dökümanları takip edin.
  • SMX-RNS02 ve Beijer haberleşme modülünün güç bağlantılarını yapın (24V)
  • Güç kaynağına enerji verin

Veri Okuma

  • SMX-RNS02 üzerinde çalışan Remote-IO uygulamasını açın
    • SMX-RNS02 cihazına servis portundan kablo ile, wireless aksesuarı veya uzak bağlantı ile girebilirsiniz
    • Tarayıcınıza http://192.168.169.254:8080 yazın ve Enter a basın
    • Çıkan sayfada kullanıcı adınızı ve şifrenizi girin
  • Remote IO detaylı kullanım klavuzu için ilgili kullanıc dökümanlarına bakabilirsiniz
  • Sırası ile aşağıdaki fotoğraflarda gösterilen adımları takip edebilirsiniz


Driver Sayfasından Haberleşme Modülünü Ekleyin

Tag Sayfasından tag bilgilerini girin

Status Sayfasından Driver ve Tag durumlarının hatasız olduğunu kontrol edin
